Simulation data for mass-produced power supply circuits
Schematic diagrams and switching waveforms released

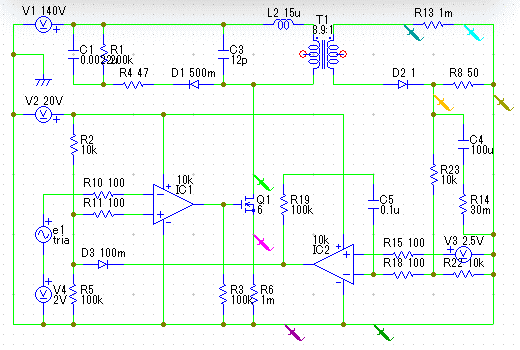

| Input：AC100V Output：5V 100mA 0.5W Frequency：100kHz Trans design Primary inductance：1mH Primary turn：80 Secondary turn：9 Leakage inductance：15μH |
 |
 |

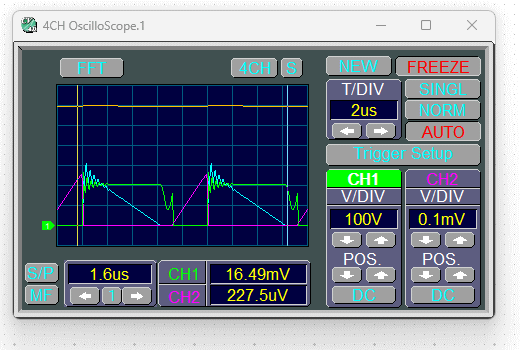

| Input：AC100V Output：12V 420mA 5W Frequency：100kHz Trans design Primary inductance：1.5mH Primary turn：81 Secondary turn：16 Leakage inductance：12μH |
 |
 |

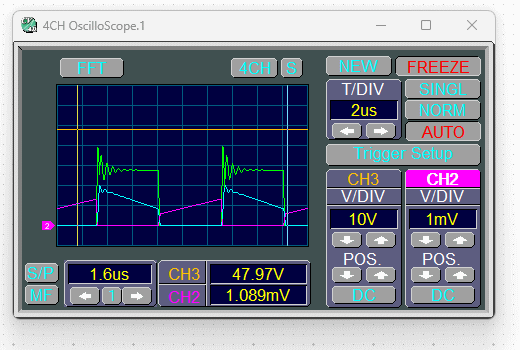

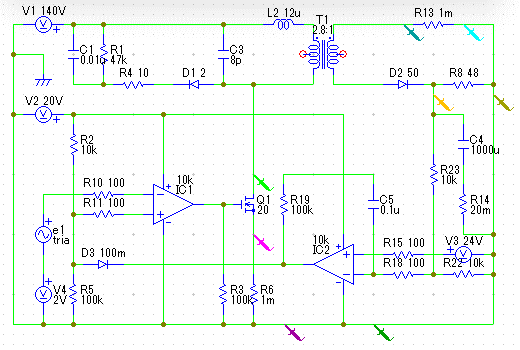

| Input：AC100V Output：48V 1A 48W Frequency：100kHz Trans design Primary inductance：300μH Primary turn：76 Secondary turn：27 Leakage inductance：12μH |
 |
 |
 |
